作为我国教育城域网建设重点项目之一，由华为3Com技术有限公司(简称H3C)和北京市崇文区教育局携手共建的教育城域网络，从整体规划到设计建设，对于其他区域的教育城域网建设都具有良好的示范意义和借鉴作用。
应需变化，教育城域网亟待 “转型”
随着教育城域网用户数量和网络业务的多样化及用户需求的多样性，当前教育城域网的功能定位已经逐步从满足接入能力为主转向满足日益丰富的业务需求为主。“网络承载多业务，及对不同业务提供区分服务，建立精品网”已是目前组建教育城域网的主攻趋势。
与此同时，大量的实践证明，出于成本考虑，以前面向Internet业务的交换型网络稳定性较差，对QOS的支持能力较弱，不能满足将来城域网的业务要求，因此，路由型城域网是城域网建设和发展方向之一。
建设路由型城域网是指，使用高性能的路由器构建起教育城域网的核心层，改变以前使用交换机构建城域网核心层的组网模式。高性能的路由器在业务提供能力、转发性能、QoS能力等方面都具备交换机所不具备的功能，因此，使用高性能路由器构建起教育城域网的核心层，是建设精品教育城域网的重要保证。
巧用环网技术 织就全新教育城域网
北京市崇文区教委选择了具有丰富教育网络建设经验的H3C，在2006年7月开始了对崇文区教育城域网的建设。崇文区教育城域网要求覆盖区县辖区内的所有中小学，因此，在设计教育城域网的结构时，一方面需要考虑整个城域网的可靠性，另一方面需要尽量节省光纤资源。
另外，北京市崇文区所辖地域较为方正，有如一尾由西南贯向东北的“燕尾鱼”，区域大约在一个4*4平方公里的范围，大致可分为龙体片，花市片，前门片，天坛片，永外片等五大片。其中每片内学校分布均匀且之间距离基本都在500米之内。针对这种地理特点及崇文区教育局对组建教育城域网的要求，H3C决定采用一种相对最节省光纤资源的高可靠网络结构——环形结构设计来完成此次北京崇文区的教育城域网的搭建。
在建设过程中，H3C选择崇文区区教委信息中心、广渠门中学、研修学院、现代职业学校作为教育城域网的骨干节点，每个骨干点都配备相应的骨干路由设备，使用RPR技术组成RPR环网。根据地理位置的不同，将各学校就近连接到某一骨干节点上。在设备选择上，H3C以满足网络高性能业务处理性能为主，在骨干层采用了充分继承了第四代全分布式硬件处理的架构的第五代路由器NE40-8作为骨干网主要承载设备， 在接入层选用了的S3928P-EI交换机，优势产品的有机结合，不仅使整个网络具备了快速良好的业务升级和扩展能力，同时也最大限度地保证了用户投资。

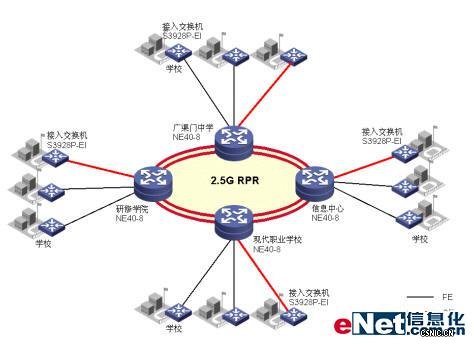

整个教育城域网的拓扑结构如下图所示：
